Conector DB15 Plug para Chasis

Conector DB15 Plug para Chasis

CON0637

$ 22.00 MXN Precio incluye IVA

Descripción

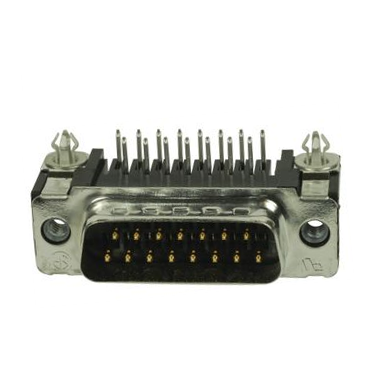

Conector plug (macho) DB25 ("D-subminiature type B, 15 pin port"): interfaz para transmisión de datos entre la computadora y la red de datos. Diseñado con forma semitrapezoidal cuenta con 15 terminales. El puerto DB-15 se puede encontrar integrado en la motherboard y tarjetas de red.
Un conector D-sub tiene dos o tres filas paralelas de contactos (pines o clavijas), por lo general rodeados por un escudo metálico (en forma de “D”) que proporciona el apoyo mecánico y protección contra las interferencias electromagnéticas. La forma de “D” garantiza la orientación correcta en la conexión.
A la parte que contiene a los pines se le llama conector macho, mientras que a la que contiene los orificios se le llama conector hembra. El conector macho se ajusta firmemente en el conector hembra. Los escudos metálicos se conectan a los blindajes de los cables (cuando se utilizan cables de este tipo), creando una barrera eléctrica continua que cubre el cable entero y el sistema de conexión, evitando que los ruidos electromagnéticos interfieran en la comunicación.



  • Con tuerca atornillable con tornillo interno
  • Orificios para sujetar
  • Recomendado para hacer extensiones o sujetar a chasis
  • Aplicaciones: Industrial, audio, computadoras y periféricos

Especificaciones

  • Uso: Para chasis
  • Tipo conector:  DB15 lineal
  • Género: Plug (Macho)
  • Voltaje dieléctrico: 500 V
  • Corriente: 3 A
  • Resistencia de contacto máxima: 10 mΩ
  • Resistencia de aislamiento: 100 MΩ mínimo a 500 V CC
  • Número de pines para soldar: 15 Pines
  • Temperatura de operación mínima: -55°C
  • Temperatura de operación máxima: 105°C
  • Número de filas; 2
  • Número de pines a soldar: 15 Pines
  • Tipo montaje: Para soldar
  • Posición de los pines: Angulo recto 90°
  • Material: Metálico
  • Color: Negro con plateado
  • Modelo: DB-15PAR

Documentación

Datasheet

Nota: No incluye tapa o cubierta
