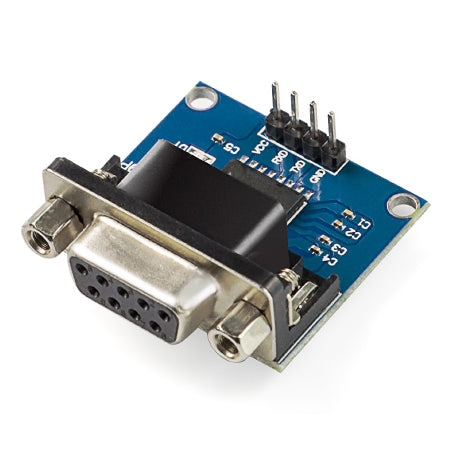

Módulo Convertidor de RS232 a TTL

$ 47.00 MXN Precio incluye IVA

Cantidad

Descripción

Descripción

Este convertidor RS232 a TTL con chip MAX3232 permite conectar dispositivos que utilizan puertos serie RS232 con dispositivos que solo se comunican mediante señales TTL (lógica transistor a transistor). Es una solución práctica y económica para convertir señales RS232 en TTL, a fin de conectar equipos conjuntamente, a partir de los requisitos de señal de sus dispositivos.

Este módulo resulta ideal en el caso de comunicaciones a corta distancia entre dos dispositivos, y se puede utilizar para conectar su ordenador con sistemas integrados basados en microcontroladores y equipos industriales de robótica. Este fiable conversor permite la conversión de señales RS232 de alto voltaje (-12 V a +12 V) en señales TTL de bajo voltaje (0 V a +5 V), además de proporcionar comunicación bidireccional de datos.

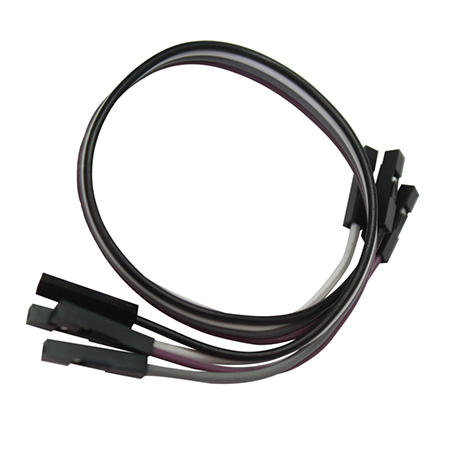

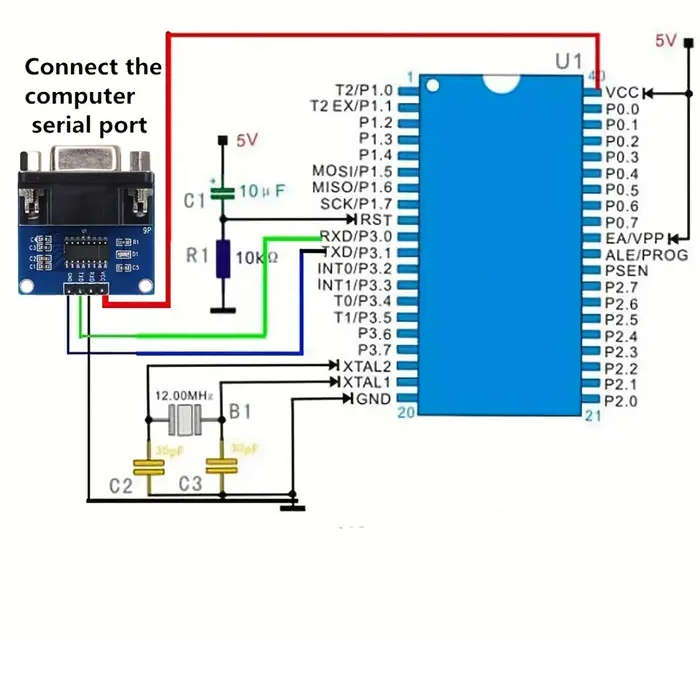

El convertidor posee un conector para la PC de tipo DB9 hembra (tipo DCE o slave/esclavo) por lo que permite la conexión directa al puerto COM de la PC(D9 macho) o mediante un cable serial directo. No utilizar cable serial cruzado (tipo null-modem). La conexión al microcontrolador (Arduino/PIC/ESP8266) es mediante headers macho, por lo que necesitaremos cable dupont hembra-macho para Arduino Uno por ejemplo. La serigrafía indicada en el módulo TX/RX va conectado de forma directa a los pines del mismo nombre en el microcontrolador/Arduino.

LED indicador de encendido

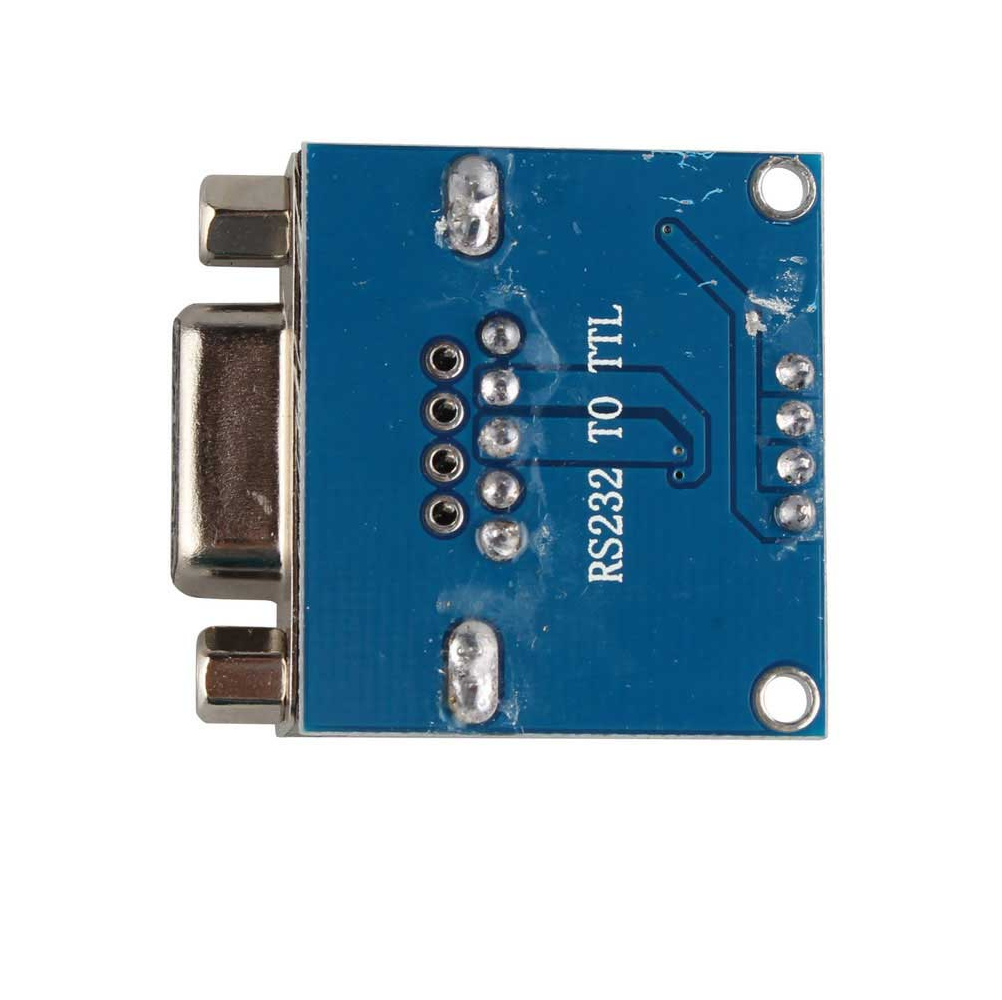

Con orificios para sujetar a superficie
Peso ligero
Aplicaciones: Comunicación y automatización, modificación de radio, flash de teléfono, flash XBOX360, GPS, detección de vehículo, DVD flash, actualización de la caja de conexión de la unidad de disco duro, etc.

Especificaciones

Tipo de convertidor: RS232 a TTL
Chip de comunicación: MAX3232
Voltaje de alimentación mínimo: 3.3 V
Voltaje de alimentación máximo: 5 V

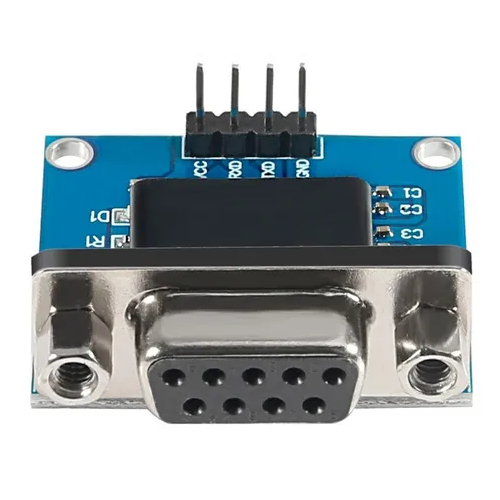

Tipo conector RS232: Jack DB9 (Hembra)

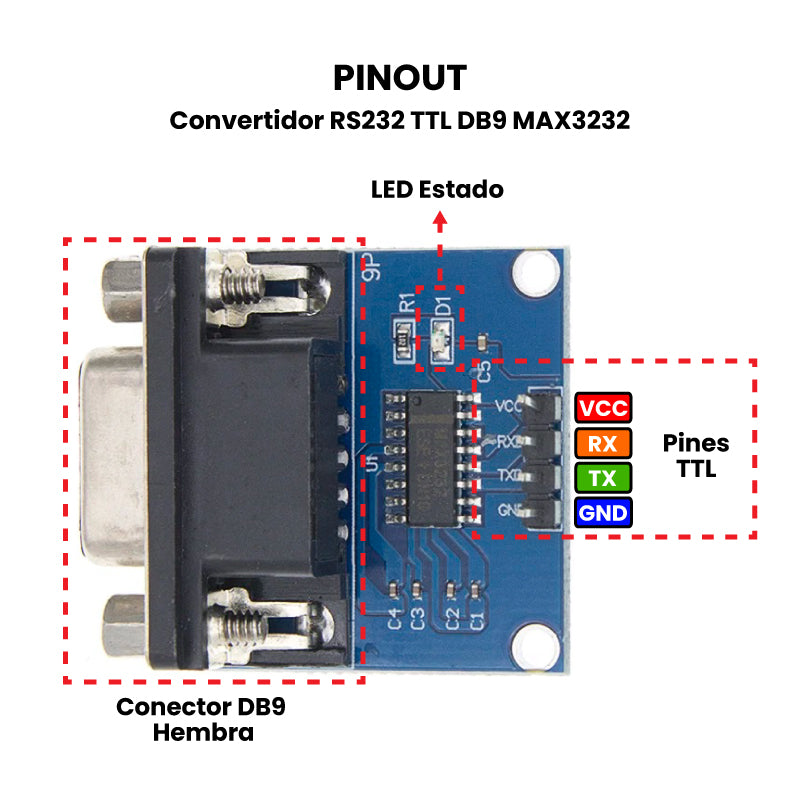

Tipo conector TTL: 4 Pines (VCC, RXD, TXD, GND)
Velocidad de transmisión: 120 Kbps
Interfaz TTL: TX RX VCC GND
Comunicación: Serial
Programación: MCU STC, MCU NXP, MCU Renesas, MCU STM32, N + -2EC MCU
Dimensiones: 33 mm X 32 mm X 14 mm
Modelo: RS232-TTL-CONVERTER-MODUL +

Aplicaciones

Programación de PLC
Equipos industriales
Actualización de firmware en módems/routers
Depuración (debugging) de sistemas embebidos

Uso

Comprende las especificaciones del dispositivo: Antes de usar el convertidor, asegúrate de entender las especificaciones del dispositivo, como el voltaje de funcionamiento, los niveles lógicos TTL y RS232, y la velocidad de transmisión admitida.
Conexión correcta: Asegúrate de conectar correctamente los cables del convertidor RS232 a TTL a los puertos correspondientes en tu equipo. El cableado incorrecto puede dañar el convertidor o los dispositivos conectados.
Verifica la polaridad: Algunos convertidores RS232 a TTL pueden tener polaridades invertidas en los cables de conexión. Verifica esto antes de conectarlos para evitar dañar tus dispositivos.
Velocidad de transmisión: Asegúrate de configurar la velocidad de transmisión (baud rate) adecuada en el convertidor y en los dispositivos conectados para garantizar una comunicación sin errores.
