$ 56.00 MXN Precio incluye IVA

Descripción

El PIC16F676-I / P es un microcontrolador CMOS basado en Flash de 8 bits con 1 comparador y 128 bytes de memoria de datos EEPROM. El PIC16F676 tiene un temporizador de vigilancia que es controlado por los bits de configuración. Se ejecuta fuera de su propio oscilador RC para mayor fiabilidad. Hay dos temporizadores que ofrecen los retrasos necesarios en el encendido. Uno de ellos es el oscilador de puesta en marcha del temporizador (OST), destinado a mantener el chip de reajuste hasta que el oscilador de cristal es estable. El otro es el temporizador de encendido (PWRT), que proporciona un retardo fijo de 72ms (nominal) en el encendido únicamente, diseñada para mantener la pieza en Reset mientras la fuente de alimentación se estabilice. También hay circuitos para reiniciar el dispositivo si se produce un apagón parcial, que puede proporcionar al menos un restablecimiento de 72ms. Con estas tres funciones en el chip, la mayoría de las aplicaciones no necesitan circuitos de reset externo.

Especificaciones

  • Familia/Series del Controlador PIC16F
  • Velocidad de CPU 20 MHz
  • Memoria Programable, Tamaño 1.75 KB
  • Tamaño de Memoria RAM 64 Byte
  • Núm. de Entradas/Salidas 12E/S's
  • Tipo de Interfaz Integrada -
  • Tensión de Alimentación Mín. 2 V
  • Tensión de Alimentación Máx. 5.5 V
  • Tensión de Alimentación, Rango 2 V a 5.5 V
  • Oscilador, Tipo External, Internal
  • Periféricos ADC, ACMP, POR, PWRT
  • Temperatura de Trabajo Máx. 85 °C
  • Tamaño del Núcleo 8 bit
  • Temperatura de Trabajo Mín. -40 °C
  • Número de Temporizadores 2
  • Tamaño de Memoria EEPROM 128 Byte
  • Tamaño del núcleo: 8 bits
  • Número de E / S: 12
  • Suministro mínimo de voltaje: 2 V
  • Suministro máximo de voltaje: 5.5 V
  • Tamaño de memoria: 1 K palabras
  • Resistencias pull-up programables
  • MPLAB® CIE-2 soporte de programación o soporte de depuración con adaptador encabezado opcional
  • 8 selecciones del oscilador incluyendo oscilador de 4 MHz RC con la calibración programable, reinicio de encendido
  • El modo de suspensión de ahorro de energía
  • Interrumpir-a-pin cambio
  • Individuales programables débiles pull-ups
  • Protección del código programable
  • Alta resistencia flash / EEPROM celular
  • Encapsulado DIP

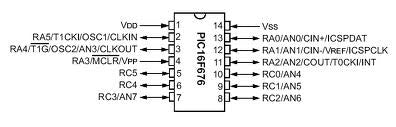

  • 14 pines

Documentación

Datasheet

Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera antiestática
