Módulo Wixel Programable USB con Headers

Módulo Wixel Programable USB con Headers

ROB0419

$ 150.00 MXN Precio incluye IVA

Descripción

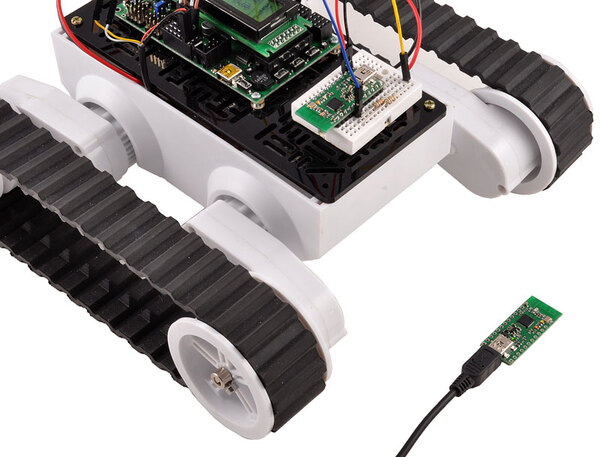

El Wixel es un módulo programable que dispone de conexión USB y radiofrecuencia a 2.4 GHz. Está basado en el CC2511F32 un microcontrolador de Texas Instruments con transceptor de radio integrado, 32 KB de memoria flash, 4 KB de memoria RAM y una interfaz USB de máxima velocidad. Un total de 15 líneas de E/S están disponibles para fines generales, incluyendo 6 entradas analógicas, 2 USARTs para serial o SPI, 7 timers, PWM, y todo ello en una placa con un espaciado de 0.1" entre pins que lo hace fácil de usar en diversos proyectos. Se proporciona aplicaciones libres y de código abierto para que el usuario las pueda cargar y configurar con su bootloader USB incorporado, pudiéndolo adaptar a lo que necesites en tus proyectos. Sólo tiene que descargar una aplicación diferente para reutilizar el Wixel en tu próximo proyecto. Por ejemplo la aplicación inalámbrica serie convierte a un par de Wixels en un enlace inalámbrico TTL/USB que permite la comunicación entre dos microcontroladores o entre un PC y un microcontrolador, lo que permite utilizarse, por ejemplo, en la comunicación entre dos robots o para la supervisión de forma remota de un robot desde tu equipo. Una versión especial de esta aplicación está diseñada para usarse con la placa Wixel para Arduino que facilita la capacidad de agregar comunicaciones inalámbricas (incluyendo programación) a un Arduino o Arduino clon. Con una tasa de transferencia de bits de RF de 350 kbps, la aplicación es capaz de transmitir o recibir datos hasta 10 KB por segundo y puede llegar a una distancia aproximada de 15 metros en condiciones típicas de interior. Pueden utilizarse varios enlaces de forma simultánea con diferentes canales. Con la aplicación USB-to-Serial convertimos un único Wixel en un adaptador USB-a-TTL serie que es capaz de velocidades de 350,000 bps y soportar cuatro señales de control. La aplicación I/O Repeater permite extender y replicar con capacidad inalámbrica las líneas de un microcontrolador hasta más de 15 metros con dos o más dispositivos Wixel. También puedes escribir tus propias aplicaciones mediante el SDK de Wixel de código abierto.


Especificaciones

  • Procesador: CC2511F32 @ 24 MHz
  • Tamaño de RAM: 4096 bytes
  • Programa de tamaño de la memoria: 29 Kbytes
  • Líneas de los usuarios de E / S: 15
  • Tensión mínima: 2.7 V
  • Tensión máxima de funcionamiento: 6.5 V
  • Protección contra inversión de voltaje
  • No requiere programador externo
  • Dimensiones: 0.7 "X 1.5"
  • Modelo: 1336

Documentación

Nota: Puede funcionar a 2.0 V si la energía se aplica directamente a la clavija de 3V3, pero en este caso el USB no puede ser conectado al mismo tiempo.
