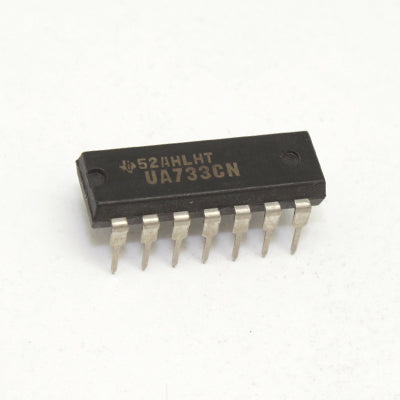

UA733CN

UA733CN

CIRUA733CN

$ 45.00 MXN Precio incluye IVA

Descripción

Circuito Integrado UA733 es un amplificador de video monolítico de dos etapas con entradas y salidas diferenciales. La retroalimentación de derivación de serie interna proporciona un ancho de banda amplio, baja distorsión de fase y una excelente estabilidad de ganancia. Las salidas de emisor-seguidor permiten que el dispositivo impulse cargas capacitivas, y todas las etapas están polarizadas en la fuente de corriente para obtener relaciones de rechazo de voltaje de suministro y modo común altas. La amplificación diferencial de 10 V / V, 100 V / V o 400 V / V se puede seleccionar sin componentes externos, o la amplificación se puede ajustar de 10 V / V a 400 V / V mediante el uso de una única resistencia externa conectada entre 1A. y 1B. No se requieren componentes externos de compensación de frecuencia para ninguna opción de ganancia. El dispositivo es particularmente útil en sistemas de archivo de disco o cinta magnética que utilizan codificación de fase o NRZ y en memorias de película delgada o de alambre enchapado de alta velocidad. Otras aplicaciones incluyen amplificadores de pulso y vídeo de uso general donde se requiere un ancho de banda amplio, un desplazamiento de fase bajo y una estabilidad de ganancia excelente.

Especificaciones

  • Suministro de voltaje VCC: 8 V
  • Suministro de voltaje diferencial: ±5 V
  • Voltaje: 0.72 V/s
  • Corriente de salida: 10 mA
  • Disipación de potencia: 500 mW
  • Frecuencia: 200 MHz
  • Temperatura de operación mínima: 0°C
  • Temperatura de operación máxima: 70°C
  • Encapsulado DIP

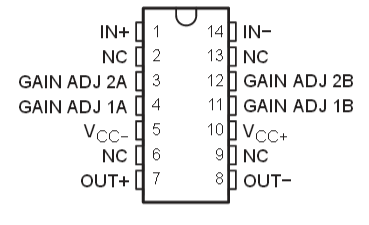

  • 14 pines

Sustituto

NTE927D   LM733
