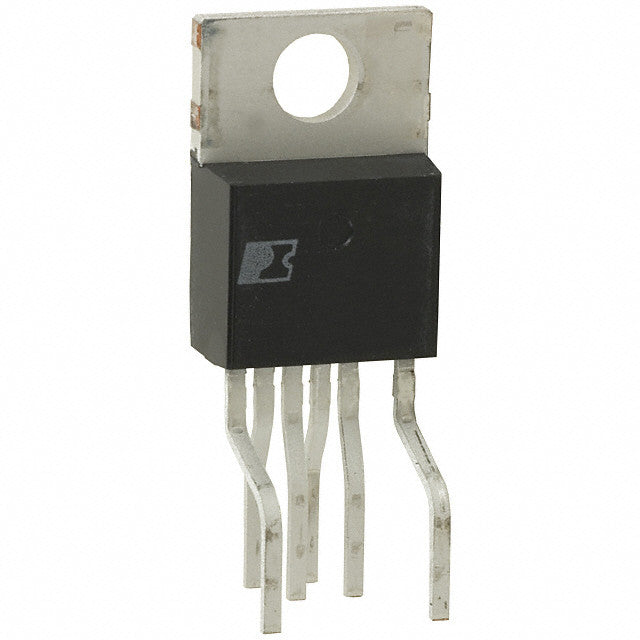

TOP256YN
CIRTOP256YN
Descripción
El circuito integrado TOP256YN es un convertidor DC / DC; Controlador SMPS, TOPSwitch-HX que incorpora de manera rentable un MOSFET de potencia de 700 V, fuente de corriente conmutada de alta tensión, control PWM, oscilador, circuito de apagado térmico, protección contra fallos y otros circuitos de control sobre un dispositivo monolítico.
- Potencia de salida - Adaptador: 60W
-
Menor costo del sistema, mayor flexibilidad de diseño
-
La operación multi-modo maximiza la eficiencia en todas las cargas
-
Nuevos paquetes eSIP-7F y eSIP-7C
-
Impedancia térmica baja unión a caja (2 ° C por vatio)
-
La altura baja es ideal para adaptadores donde el espacio es limitado
-
Montaje sencillo mediante un clip para ayudar a la fabricación de bajo costo
-
Distancia de fuga del paquete extendida desde el pin DRAIN al pin adyacente y al disipador de calor
-
No requiere disipador de calor hasta 35 W con los paquetes P, G y M con voltaje de entrada universal y hasta 48 W a 230 V CA
-
La protección de sobrevoltaje de salida (OVP) es programable por el usuario para el cierre de bloqueo / no bloqueo con restablecimiento de CA rápido
-
Permite la detección primaria y secundaria
-
La detección de subtensión de línea (UV) evita los fallos de apagado
-
El apagado de sobretensión de línea (OV) extiende el límite de sobretensión de línea
-
Límite de corriente programable preciso
-
Avance de línea optimizado para el rechazo de ondulación de línea
-
La frecuencia de 132 kHz (254Y-258Y y todos los paquetes E / L) reduce el tamaño del transformador y de la fuente de alimentación
-
Opción de media frecuencia para aplicaciones de vídeo
-
Lal fluctuación de frecuencia reduce el coste del filtro EMI
-
El disipador de calor está conectado a SOURCE para EMI bajo
-
El rearranque automático mejorado proporciona <3% de la potencia máxima en condiciones de cortocircuito y falla en lazo abierto
-
La función de apagado térmico histérico precisa se recupera automáticamente sin requerir un restablecimiento
-
Soft-start totalmente integrado para un mínimo de arranque
- La fuga prolongada entre DRAIN y todos los demás pines mejora la fiabilidad del campo
Especificaciones
- Topología: Flyback
- Tipo de circuito integrado: Controlador SMPS
- Número de canales: 1
- Tensión de entrada mínima: 85 V
- Tensión de entrada máxima: 265 V
- Corriente de salida: 4.08 A
- Potencia nominal: 86 W
- Frecuencia: 66-132kHz
- Temperatura de operación mínima: -40 °C
- Temperatura de operación máxima: 150 °C
- Encapsulado TO-220
- Número de pines: 7
Sustituto
No Aplica
