$ 263.50 MXN Precio incluye IVA

Descripción

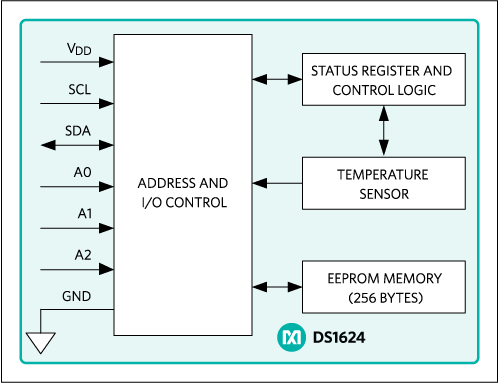

Circuito integrado DS1624. Formado por un termómetro digital y 256 bytes de memoria E2. El termómetro facilita lecturas de 13-bits de temperatura que indican la temperatura del dispositivo. La memoria E2 permite a un usuario almacenar coeficientes de compensación de frecuencia  para la corrección digital de la frecuencia del cristal debido a la  temperatura. Cualquier otro tipo de información también pueden residir en este espacio de usuario. Se compone de dos unidades funcionales separadas tal como una memoria E2 256Byte no volátil y un directo sensor de temperatura digital. La memoria no volátil se compone de 256 Bytes de memoria E2. Esta memoria se puede utilizar para almacenar cualquier tipo de información que el usuario desea. Estas posiciones de memoria se accede a través del bus serie de 2 hilos. El directo del sensor de temperatura digital permite que el DS1624 para medir la temperatura ambiente y la temperatura reportar en una palabra de 12 bits con una resolución de 0,0625 ° C. El sensor de temperatura y sus registros relacionados se accede a través de la interfaz en serie de 2 hilos.

 Especificaciones

  • Tipo de Salida: Digital
  • Rango de Precisión de Sensibilidad: ± 0.5°C
  • Temperatura de Detección Mínima: -55°C
  • Temperatura de Detección Máxima: 125°C
  • Tensión de Alimentación Mínima: 2.7 V
  • Tensión de Alimentación Máxima: 5.5 V
  • Las mediciones de temperatura no requieren componentes externos
  • Mide temperaturas de -55 ° C a +125 ° C en incrementos de 0.03125 ° C. Fahrenheit equivalente es -67 ° F a 257 ° F en 0,05625 ° F incrementos
  • La temperatura se lee como un valor de 13 bits (dos la transferencia de bytes)
  • Convierte la temperatura a la palabra digital en una segundo (máximo)
  • 256 bytes de memoria E2 a bordo para almacenar información, como la frecuencia de compensación coeficientes
  • Los datos se leen desde / por escrito a través de una serie de 2 hilos interfaz (desagüe abierto líneas I / O)
  • Aplicaciones incluyen temperaturecompensated osciladores de cristal para la prueba
  • Rango de tensión de alimentación es de 2.7 V a 5.5 V
  • Mide temperaturas desde -55 ° C a + 125 ° C en incrementos de 0,0625 ° C
  • ± 0,5 ° C precisión de 0 ° C a 70 ° C
  • Elimina la necesidad de componentes externos
  • Fácil de usar interfaz en serie de 2 hilos
  • Encapsulado DIP
  • 8 pines

Sustituto

No aplica
