$ 540.00 MXN Precio incluye IVA

Descripción

Motor híbrido paso a paso bipolar, tiene un ángulo de paso de 1.8 ° (200 pasos / vuelta). Cada fase se basa 280 mA a 7,4 V, lo que permite un torque de 3.7 kg-cm (51 oz-in). El motor tiene cuatro cables codificados por colores terminados con hilos pelados: negro y verde se conecta a una bobina, rojo y azul se conecta a la otra. Puede ser controlado adecuadamente con un par de puentes-H (uno para cada bobina), pero se recomienda el uso de un controlador de motor paso a paso bipolar.

Especificaciones

  • Tipo de eje: 5 mm "D"
  • Pasos por vuelta: 200
  • Corriente: 1.68 A por bobina
  • Tensión nominal: 2.8 V
  • Soporte de torque: 3.7 Kg-cm (51 oz-in)
  • Resistencia: 1.65 Ω por bobina
  • Numero de cables: 4
  • Longitud del cable: 30 cm
  • Dimensiones: 42.3 mm X 42.3 mm X 38 mm, sin incluir el eje (NEMA 17)
  • Peso: 285 g
  • Diámetro del eje: 5 mm "D"
  • Modelo: 2267
  • Modelo: SY42STH38-1684A

Documentación

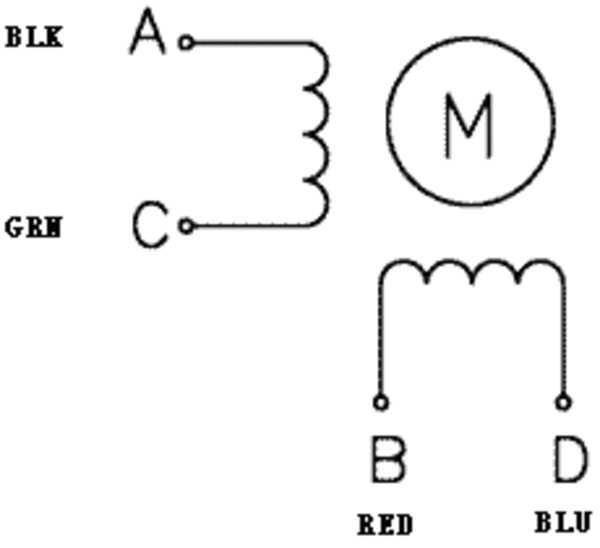

Diagrama de cableado del motor paso a paso bipolar.
