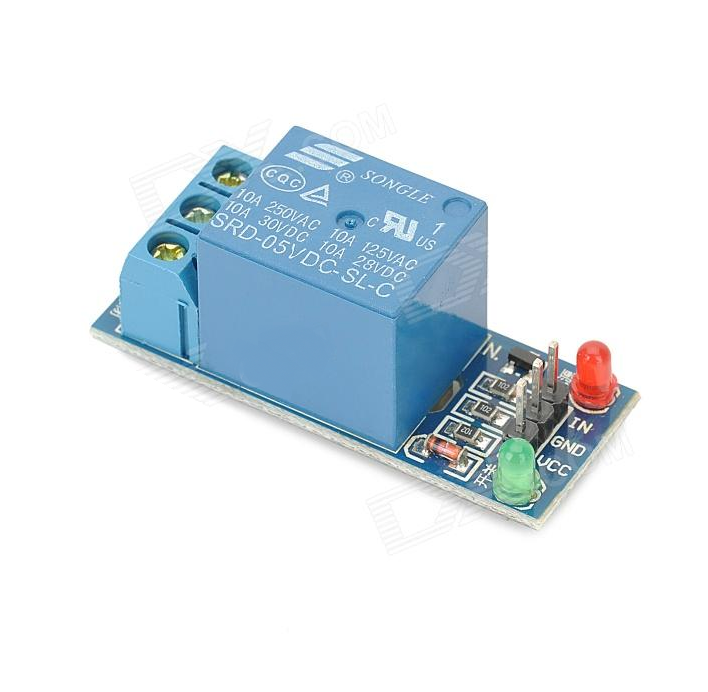

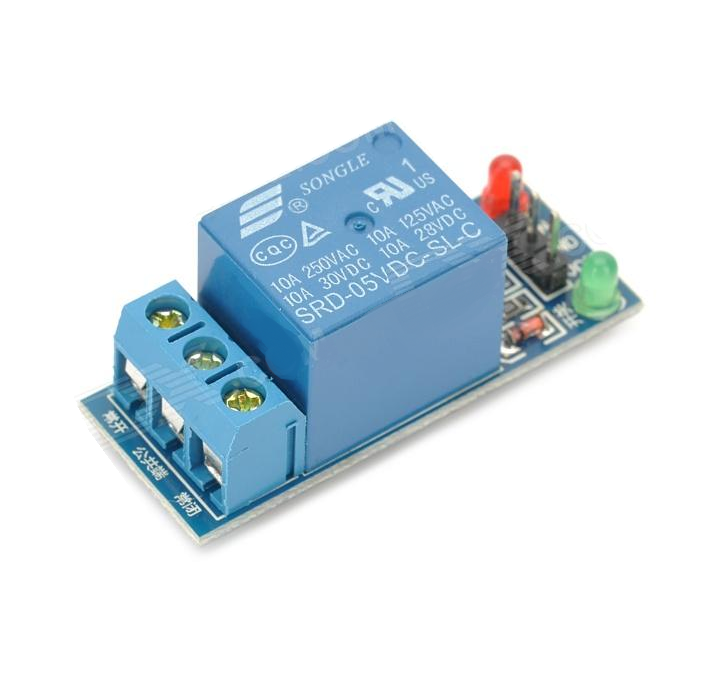

Módulo de Relés 1 Canales 5 V con Optoacoplador Genérico switch relé relevador proyectos prácticas estudinates energía 5 volts Microcontroladores arduino

$ 25.00 MXN Precio incluye IVA

Cantidad

Descripción

Descripción

Módulo de relevadores (reles) para conmutación de cargas de potencia, ideal para cargas externas tales como bombillas, motores etc. Los contactos de los relevadores están diseñados para conmutar hasta 10 A y 250 VAC (5 VCD), aunque recomendamos dejar un margen hacia abajo de estos límites. Las entradas de control se encuentran protegida con un diodo para minimizar el ruido percibido por el circuito de control mientras se realiza la conmutación de la carga. La señal de control puede provenir de cualquier circuito de control TTL o CMOS como un microcontrolador.

Contactos independientes para conexionado
Fácil de instalar
LEDs indicador de funcionamiento (Rojo y verde)
El voltaje de la bobina del relé es de 5 VDC
Led indicador para cada canal (enciende cuando la bobina del relé esta activa)
Activado mediante corriente el circuito de control debe proveer una corriente de 15 a 20 mA
Puede controlado directamente por circuito lógicos
Terminales de conexión de tornillo (clemas)
Con orificios para sujetar
Terminales de entrada de señal lógica con headers macho de 0.1″
Aplicaciones: Arduino, raspberry Pi, proyectos, electrónica de control

Especificaciones

Número de canales: 1 canales independientes protegidos con diodo
Número de relevadores: 1
Configuración: SPDT (1 polo 2 tiros)
Voltaje de alimentación mínimo: 3.3 V
Voltaje de alimentación máximo: 5 V
Contacto nominal: 10 A 120 VCA / 5 VCD
Corriente de disparo: 5mA
Cada canal máximo convierte la corriente: 3 A
Vida eléctrica: 100,000 ciclos
Vida mecánica: 100,000 ciclos
Temperatura de operación mínima: -30 °C
Temperatura de operación máxima: 85 °C
Conector para alimentación: Header
Conector para relevador: Block de 3 tornillos
Número de pines: 3
Dimensiones: 4.6 cm X 1.2 cm X 1.7 cm
Modelo: C17 +
Modelo: OKY3030

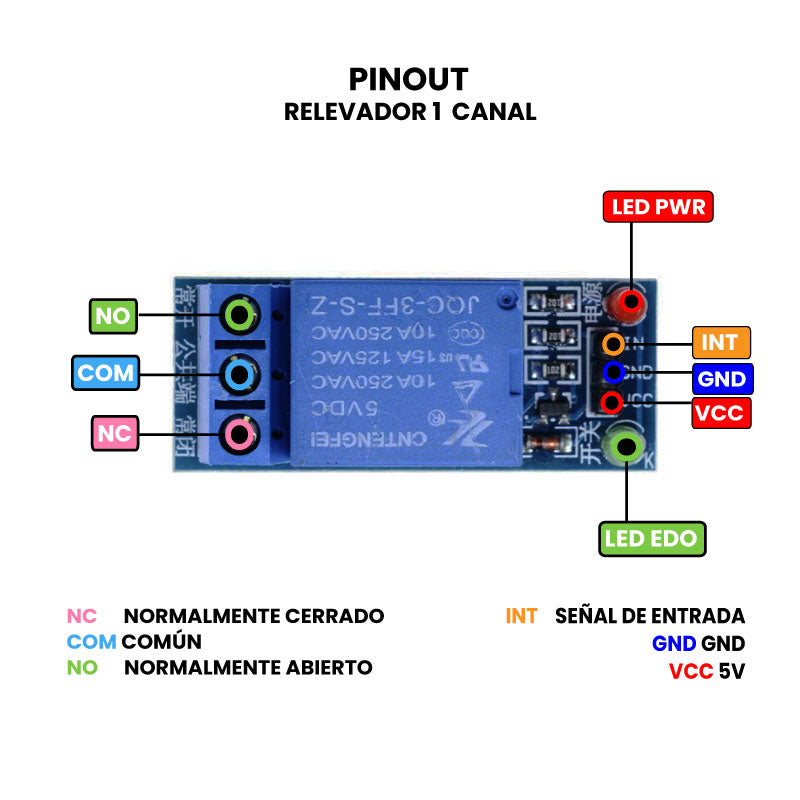

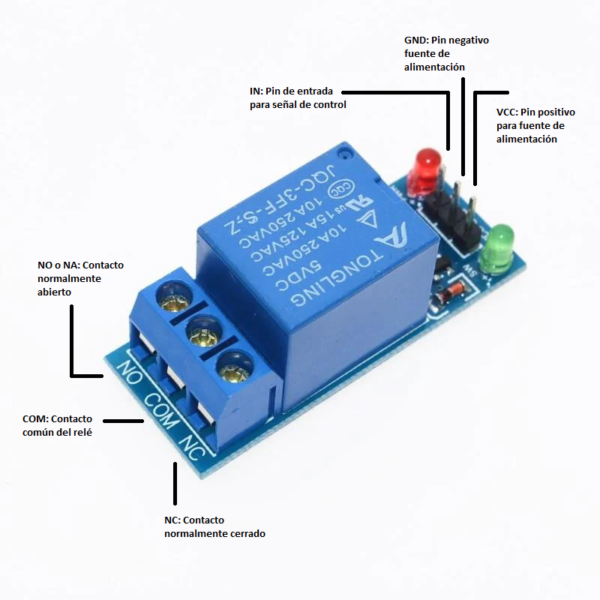

Conexiones

DC +: fuente de alimentación positiva (VCC)
DC-: fuente de alimentación negativa (GND)
IN: control del relé
NO: interfaz de relé normalmente abierta
COM: relé interfaz común
NC: interfaz de relé normalmente cerrada

Compatible con

Nota: Dado el consumo de los relés, es muy recomendable disponer de una alimentación externa para alimentar la placa, ya que el puerto USB no proporciona suficiente corriente.
