$ 40.00 MXN Precio incluye IVA

Descripción



El LM567CN / NOPB es un decodificador de tono de propósito general diseñado para proporcionar un interruptor de transistor saturado a tierra cuando hay una señal de entrada dentro de la banda de paso. El circuito consta de un detector I y Q accionado por un oscilador controlado por voltaje que determina la frecuencia central del decodificador. Los componentes externos se utilizan para establecer independientemente la frecuencia central, el ancho de banda y la demora de salida.


  • Rango de frecuencia de 20 a 1 con una resistencia externa
  • Salida compatible con lógica con capacidad de caída de corriente de 100 mA
  • Ancho de banda ajustable de 0 a 14%
  • Alto rechazo de señales y ruido fuera de banda
  • Inmunidad a señales falsas
  • Frecuencia central altamente estable
  • 0.01Hz a 500kHz Frecuencia central ajustable
  • Aplicaciones: Audio, comunicaciones y red

Especificaciones

  • Tipo de CODEC de audio:  Decodificador de tono
  • Número de canales de entrada: 1 Canales
  • Número de canales de salida: 1 Canales
  • Tensión de alimentación mínima: 4.75 V
  • Tensión de alimentación máxima:  9 V
  • Disipación de potencia: 1100 mW
  • Temperatura de trabajo mínima: 0°C
  • Temperatura de trabajo máxima: 70°C
  • Encapsulado: DIP

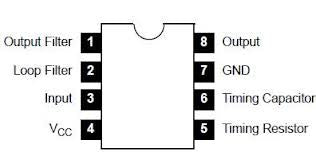

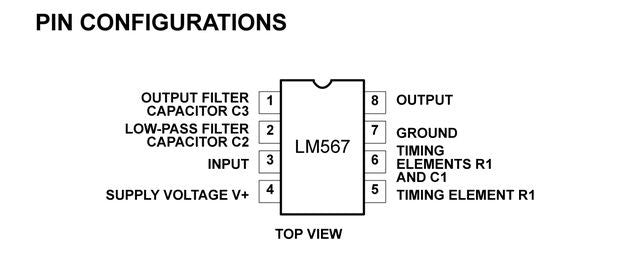

  • 8 pines

Sustituto

NTE832    NE567N
