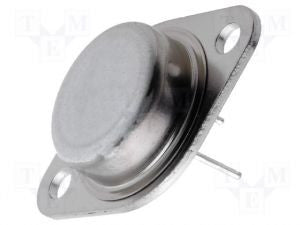

LM350K

LM350K

CIRLM350K

$ 400.00 MXN Precio incluye IVA

Descripción

Circuito Integrado LM350K es un regulador de voltaje positivo de 3 terminales capaces de suministrar más de 3 A en un rango de salida de 1.2 a 33 V. Este regulador es excepcionalmente fácil de utilizar y requiere sólo 2 resistencias externas para ajustar la tensión de salida. Además, la línea y la regulación de carga es comparable a los diseños discretos. Además de un rendimiento más alto que los reguladores fijos, ofrece protección contra sobrecarga completo sólo en circuitos integrados. Incluidos en el chip son límite de corriente, protección contra sobrecarga térmica y protección zona segura. Todos los circuitos de protección de sobrecarga permanece completamente funcional incluso si el terminal de ajuste se desconecta accidentalmente. Normalmente, no se necesitan condensadores menos que el dispositivo se encuentra más de 6 pulgadas de los condensadores del filtro de entrada, en cuyo caso se necesita una derivación de entrada. Un condensador de salida se puede añadir para mejorar la respuesta transitoria, sin pasar por el pasador de ajuste aumentará rechazo ondulación del regulador.

  • Regulación térmica garantizada
  • La salida está protegida contra cortocircuitos
  • Constante de límite de corriente con temperatura
  • Mejora del producto P + probado
  • 86 dB rechazo de ondulación

Especificaciones

  • Tipo de salida: Ajustable
  • Voltaje de entrada mínimo: 4.2 V
  • Voltaje de entrada máximo: 35 V
  • Voltaje mínimo de salida ajustable: 1.2 V
  • Voltaje máximo de salida ajustable: 33 V
  • Temperatura mínima de funcionamiento: 0 ° C
  • Temperatura máxima de funcionamiento: 70°C
  • Temperatura máxima: 125 ° C
  • Encapsulado TO-3
  • 2 pines

Sustituto

 NTE970     LM317K
