L293B

L293B

CIRL293B

$ 75.00 MXN Precio incluye IVA

Descripción

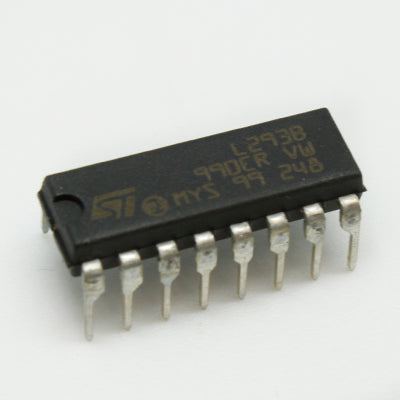

El circuito Integrado L293B es un driver de  motor de  4 salidas push-pull. Los modelos L293B y L293E son controladores cuádruples push-pull capaz de entregar corrientes de salida a 1 A por canal. Cada canal está controlado por un TTL,  compatible de entrada lógica y cada par de controladores (un puente completo) es equipado con una entrada de inhibición que apaga los cuatro transistores. Se proporciona una entrada de suministro por separado para la lógica para que pueda ejecutarse a un voltaje más bajo para reducir la disipación. Además, el L293E tiene conexión externa de resistencias de detección, para el control del modo de conmutación. El L293B y el L293E son paquetes en 16 y 20 pines DIP de plástico, respectivamente; ambos usan los cuatro centros pasadores para conducir calor a la placa de circuito impreso.


  • Corriente de salida de 1 A por canal
  • Pico de salida de corriente de 2 A por canal (no repetitivo)
  • Instalación de inhibidores
  • Inmunidad de alto ruico
  • Suministro de lógica separada
  • Protección de sobretemperatura

Especificaciones

  • Tipo de motor: Half-H
  • Número  de salidas: 4
  • Número de drivers motor:  4 salidas push-pull
  • Corriente de salida: 600 mA
  • Corriente de salida máxima (no repetitiva t = 5ms):  2 A
    Disipación de potencia total ( Tc = 80°): 5 W
  • Voltaje de salida: 36 V
  • Suministro de voltaje mínimo:  4.5 V
  • Suministro de voltaje máximo: 36 V
  • Temperatura de unión mínima: -40°C
  • Temperatura de unión máxima: 150°C
  • Encapsulado DIP
  • 16 pines

Sustituto

NTE1749  L293E   L293D
