CD40192 CMOS Contador BCD Arriba/Abajo
CIM140192
Descripción
Circuito integrado CMOS CD40192BE es un contador ascendente / descendente BCD preestablecido para uso como concontadores de ondulación de múltiples etapas y divisores de frecuencia síncronos. Este dispositivo consta de 4 flip-flops de tipo D sincronizados y conectados como un contador. Las entradas consisten en 4 líneas de atasco individuales, una preajuste / habilitación / control, reloj individual hacia arriba y señales de reloj hacia abajo y un restablecimiento maestro. Se proporcionan cuatro salidas de señal Q tamponadas así como salidas de transporte / y préstamo / salidas para esquemas de conteo de etapas múltiples. El contador se borra para que todas las salidas estén en un estado bajo por un alto en la línea de reinicio. Se realiza un reset de forma asíncrona con el reloj. Cada salida es programable individualmente asincrónicamente con el reloj al nivel en la entrada de atasco correspondiente cuando el preajuste / habilitar / control está bajo. El contador cuenta una cuenta en el borde de reloj positivo de la señal de reloj hasta que la línea de reloj hacia abajo sea alta.
- Líneas de reloj individuales para contar o recuento
-
Retrasos de propagación y préstamo de alta velocidad síncronos para la conexión en cascada
-
Restablecimiento asíncrono y capacidad de preajuste
-
Características de salida estandarizadas y simétricas
- 100% Probado para corriente de reposo a 20V
Especificaciones
- Circuito CMOS
- Familia; CD4000
- Tipo de contador: BCD, Ascendente / Descendente
- Frecuencia de Reloj: 11 MHz
- Conteo máximo: 9 Circuito
- Tensión de alimentación mínima.: 3 V
- Tensión de alimentación máxima: 18 V
- Temperatura de trabajo mínima: -55°C
- Temperatura de trabajo máxima: 125°C
- Encapsulado: DIP

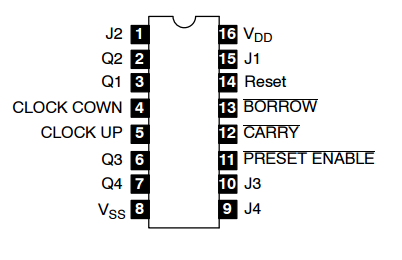

- Número de pines: 16
Sustituto
NTE40192B
Documentación
Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera anti estática
