CD74HC123E CMOS Doble Multivibrador Monostable
CIM74HC123E
Descripción
Circuito integrado CMOS CD74HC123E diseñado como doble Multivibrador Monostable. El CD74HC123E es un CMOS de alta velocidad de doble Redisparable Multivibrador monoestable con reset. todo lo que es volver a disparar y sólo se diferencian en que los tipos 123 puede ser desencadenada por una negativa al impulso de reposición positivos, mientras que los 423 tipos no tienen esta característica. Una resistencia externa (RX) y un condensador externo (CX) controlar el tiempo y la precisión para el circuito. El ajuste de Rx y CX ofrece una amplia gama de anchos de pulso de salida de la Q y Q \ terminales. entradas de impulsos de disparo en la A \ B y se producen a un nivel de tensión particular y no está relacionado con los tiempos de subida y caída de los pulsos de disparo. Una vez activado, el ancho de pulso de la salida podrá ser ampliado por el disparo por las entradas A \ y B. El impulso de salida puede ser terminado por un bajo nivel en la clavija de Reset (R). Borde de salida de disparo (A) \ y de borde de ataque de disparo (B) se proporcionan entradas para la activación de cualquiera de los bordes del pulso de entrada.
- El reinicio de anulación termina el pulso de salida
- Disparo desde el borde anterior o posterior
- Q y Q \ salidas con buffer
- Restablecimientos separados
- Amplia gama de anchos de pulso de salida
- Schmitt disparador en ambas entradas A \ y B
- Retardo de propagación equilibrado y tiempos de transición
- Reducción de potencia significativa en comparación con los circuitos integrados de lógica LSTTL
- Corriente de diodo de entrada / salida de ± 20mA DC
- Aplicaciones: Industrial
Especificaciones
- Tipo de multivibrador: Retriggerable monostable
- Tensión de alimentación mínima: 2 V
- Tensión de alimentación máxima: 6 V
- Corriente de salida: 5.2 A
- Retardo de propagación: 25ns
- Temperatura de trabajo mínimo: -55°C
- Temperatura de trabajo máximo.: 125°C
- Encapsulado: DIP

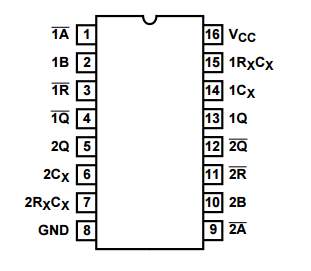

- Número de pines: 16 pines
Sustituto
NTE74HC123
Documentación
Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera anti estática
