$ 350.00 MXN Precio incluye IVA

Descripción

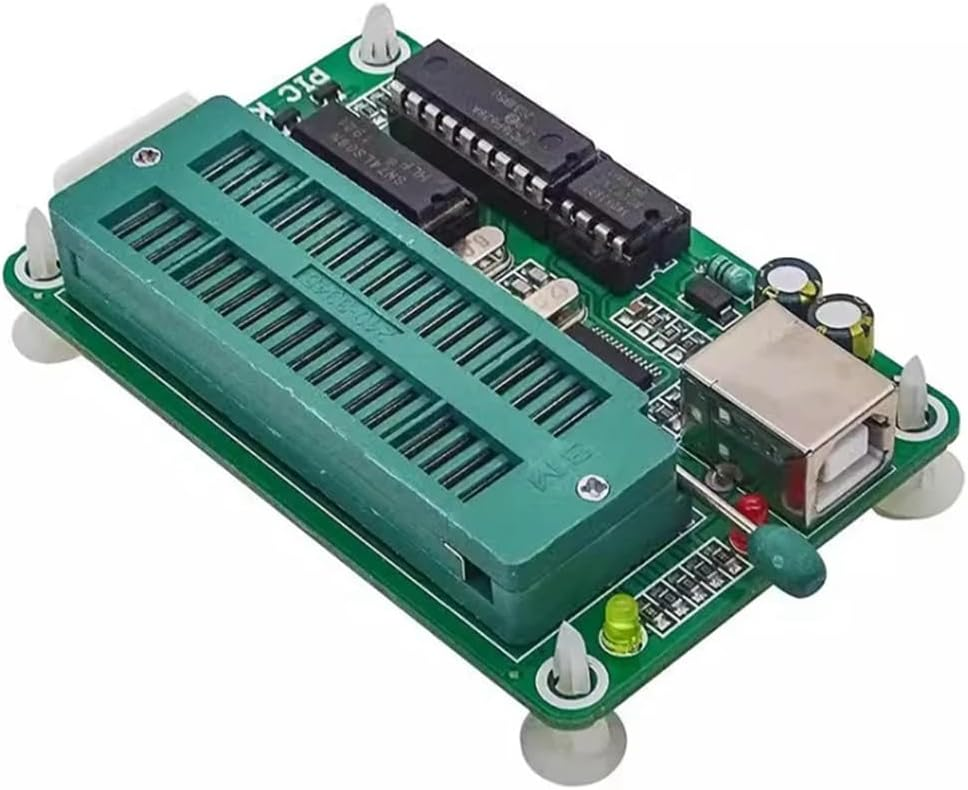

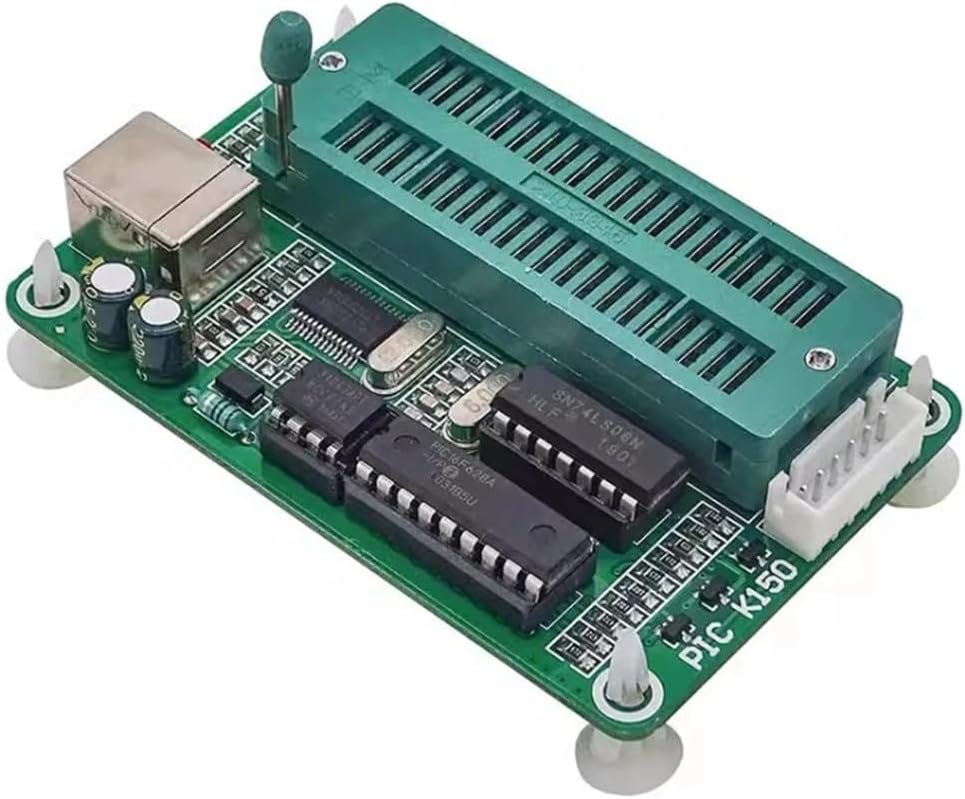

El K150 es un programador de  de bajo costo y alto rendimiento para programar los microcontroladores PIC más populares. Una alternativa económica para programar micro-controladores de Microchip es utilizar el programador PIC K150. Con este programador le diremos adiós al puerto RS-232 ya que cuenta con conexión al PC mediante USB dándole una gran versatilidad.
Permite la lectura,  escritura, encriptación de los programas como la mayoría de programadores que hay en el mercado. Se conecta vía USB lo cual lo hace hasta 3 veces más rápido que el programador PICSTART . Cuenta con Checksum (verificación de programa automático).
El programador USB K-150 soporta el uso de la programación en circuito, lo que permite reprogramar un chip sin necesidad de sacarlo de la placa donde se encuentra montado. Para esto dispone de un conector ICSP junto a un cable de conexion. Para activar el modo ICSP debemos hacer clic en el menú "OPTIONS", luego en la opción "MODO ICSP". Nos aparecerá la siguiente pantalla con la indicación de las señales de programación y alimentación que tendremos disponible en el conecto.

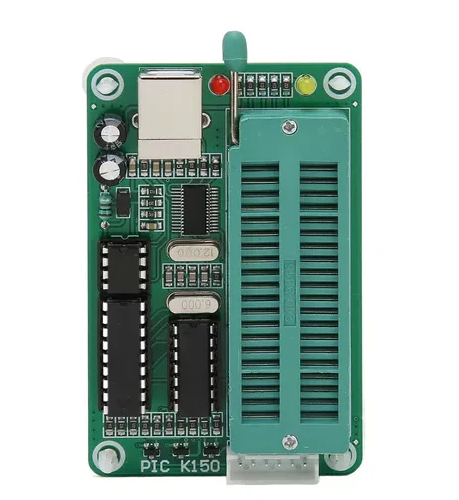

Cuenta con una base ZIF de 40 pines la cual es un apoyo para la programación de diferentes encapsulados directamente en el programador y con ayuda de la interfaz ICSP puedes programar tus PIC también directamente en la placa de desarrollo. No requiere de programación externa ya que se alimenta directamente vía USB.

  • Con orificios para atornillar
  • Con cable USB necesario para conectar a computadora

Especificaciones

  • Alimentación: 5 V USB
  • Conector: Jack USB-B
  • Compatibilidad: Windows 98 / Windows 2000 / Windows xp / Windows vista / Windows 7
  • Base: Zif 40 pines
  • Encapsulados soportados: 8 a 40 pines tipo DIP
  • Dimensiones de la placa: 8.8 cm X 4.7 cm
  • Modelo: PPK150
  • Modelo OKY2018
  • Modelo: C1 +

Siga estas instrucciones antes de conectar el programador a su computadora:

1. Ejecute el programa "PL2303_Prolific_DriverInstaller_v1.7.0.exe" que se encuentra en la carpeta "PIC Programmer Drivers" para instalar el controlador. DESCARGAR.

2. Enchufe el programador K-150 a uno de los puertos USB de su computadora.

3. Dirijase al "Panel de Control" de Windows y ejecute el "Administrador de dispositivos". Haga clic en "Puertos (COM y LPT)". Encontrará un artículo llamado "Prolific USB-to-Serial Comm Port". Verificar el nuevo puerto virtual creado por el controlador, normalmente llamado "COM3". Recuerde ese número.

4. Ejecute el archivo "microbrn.exe" que se encuentra en la carpeta "PIC Programmer Software". ES normal que la primera vez que se ejecute falle el reinicio del programado, o aparecio un error del tipo "Aún no se ha seleccionado el Puerto Serie correcto".

5. Haga clic en el menú "Archivo", y elija "Programador". Ahora seleccione "K150".

6. Haga clic nuevamente en el menú "Archivo", y elija "Puerto". Ingrese el numero de puerto correspondiente.

7. El software ahora debería reiniciar el programador. Listo para usar!

Documentación

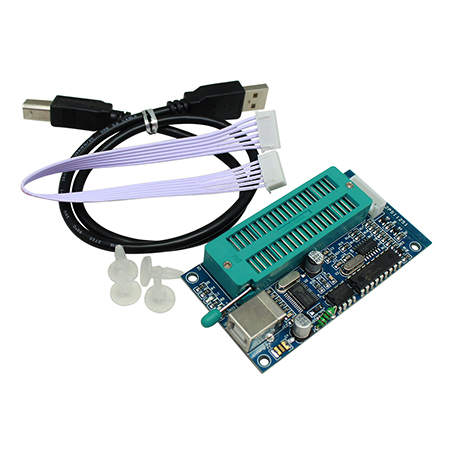

Incluye

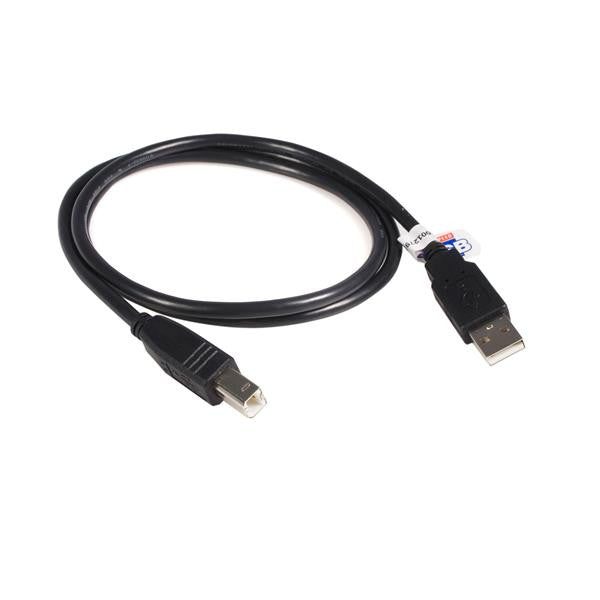

  • Cable USB
  • Cable para ICSP

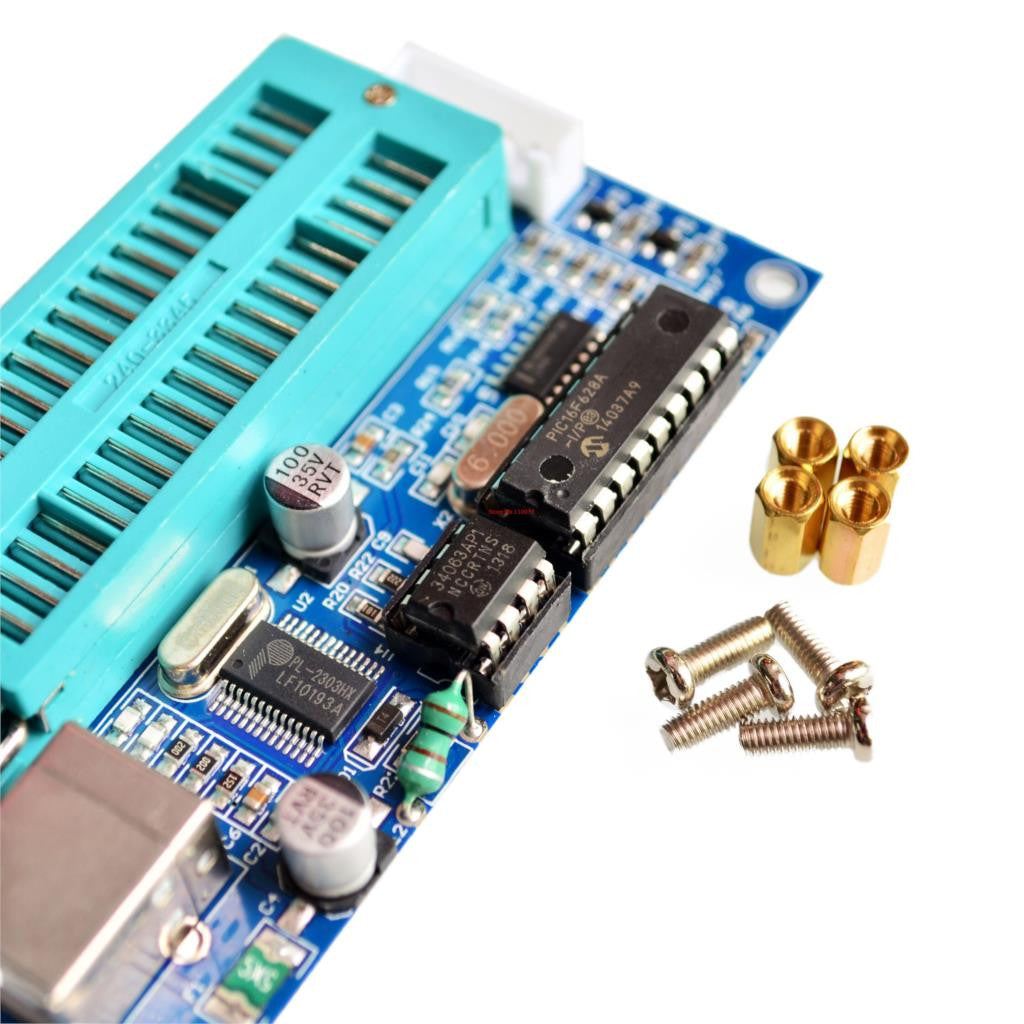

  • 4 Soportes
  • 4 Tornillos

PIC´s soportados

10 Series:
PIC10F200 * PIC10F202 * PIC10F204 * PIC10F206 *
PIC10F220 * PIC10F222 *

12C Series:
PIC12C508 PIC12C508A PIC12C509 PIC12C509A
PIC12C671 PIC12C672 PIC12CE518 PIC12CE519
PIC12CE673 PIC12CE674
12F Series:
PIC12F508 PIC12F509 PIC12F629 PIC12F635
PIC12F675 PIC12F683
16C Series:
PIC16C505 PIC16C554 PIC16C558 PIC16C61
PIC16C62 PIC16C62A PIC16C62B PIC16C63
PIC16C63A PIC 16C64 PIC16C64A PIC16C65
PIC16C65A PIC16C65B PIC16C66 PIC16C66A
PIC16C67 PIC16C620 PIC16C620A PIC16C621
PIC16C621A PIC16C622 PIC16C622A PIC16C71
PIC16C71A PIC16C72 PIC16C72A PIC16C73
PIC16C73A PIC16C73B PIC16C74 PIC16C74A
PIC16C74B PIC16C76 PIC16C77 PIC16C710
PIC16C711 PIC16C712 PIC16C716 PIC16C745
PIC16C765 PIC16C773 PIC16C774 PIC16C83
PIC16C84
16F Series:
PIC16F505 PIC16F506 PIC16F54 PIC16F57 *
PIC16F59 * PIC16F627 PIC16LF627A PIC16F627A
PIC16F628 PIC16LF628A PIC16F628A PIC16F630
PIC16F631 * PIC16F631-1 * PIC16F636 PIC16F636-1
PIC16F639 * PIC16F639-1 * PIC16F648A PIC16F676
PIC16F677 PIC16F677-1 PIC16F684 PIC16F685 *
PIC16F685-1 * PIC16F687 * PIC16F687 *- 1 PIC16F688
PIC16F689 * PIC16F689-1 * PIC16F690 * PIC16F690-1 *
PIC16F716 PIC16F72 PIC16F73 PIC16F74
PIC16F76 PIC16F77 PIC16F737 PIC16F747
PIC16F767 PIC16F777 PIC16F83 PIC16F84
PIC16F84A PIC16F87 PIC16F88 PIC16F818
PIC16F819 PIC16F870 PIC16F871 PIC16F872
PIC16F873 PIC16F873A PIC16LF873A PIC16F874
PIC16F874A PIC16F876 PIC16F876A PIC16F877
PIC16F877A
18 Series:
PIC18F242 PIC18F248 PIC18F252 PIC18F258 PIC18F442 PIC18F448
PIC18F452 PIC18F458 PIC18F1220 PIC18F1320 PIC18F2220 PIC18F2320
PIC18F2321 PIC18F4210 PIC18F2331 PIC18F2450 PIC18F2455 PIC18F2480
PIC18F2510 PIC18F2515 PIC18F2520 PIC18F2525 PIC18F2550 PIC18F2580
PIC18F2585 PIC18F2610 PIC18F2620 PIC18F2680 PIC18F4220 PIC18F4320
PIC18F6525 PIC18F6621 PIC18F8525 PIC18F8621 PIC18F2331 PIC18F2431
PIC18F4331 PIC18F4431 PIC18F2455 PIC18F2550 PIC18F4455 PIC18F4550
PIC18F4580 PIC18F2580 PIC18F2420 PIC18F2520 PIC18F2620 PIC18F6520
PIC18F6620 PIC18F6720 PIC18F6585 PIC18F6680 PIC18F8585 PIC18F8680

*via ICSP solamente.

Video Tutorial Instalar el Programador PIC K150
